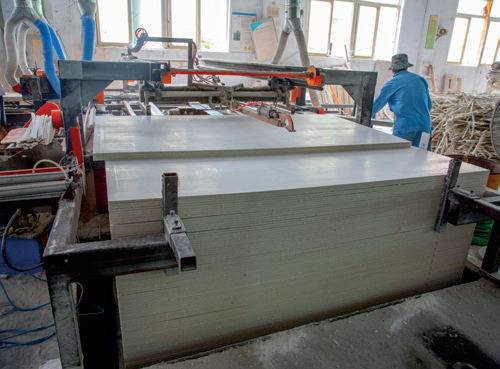

1.板材吸潮返卤的缺点及解决办法

近几年在我国多地出现了高湿天气玻璃镁防火装饰板表面吸收水分，导致经销商退货，装饰工程返工问题。有些板只装饰两天表面很湿，三天表面结水滴，使工程难以进行二次装饰，板因潮湿而变形。玻镁防火板吸收水分和卤水的缺点主要采取两种措施：

（1）化学反应过程尽可能完整。使产品中的自由化。MgCl2.尽量减少到一定程度，产品失去吸湿能力。应采取的主要措施是实施良好的维护过程。

（2）在产品生产过程中加入有效的抗吸湿反卤外加剂，可在产品内部毛细孔壁上添加有效的抗吸湿反卤外加剂。孔隙、孔壁和产品外表面形成很薄的疏水膜，防止产品吸收水分和返回卤水的过程。

2.板材变形问题及解决办法

这类产品一般幅度大，厚度小，产生绝对变形值大，影响工程施工质量。工程的主要缺点是板拼接接缝和大表面凹凸。

玻镁防火板变形的原因有很多。根据调查的主要原因，产品维护不良，硬化不足。

硬化产物的类型和比例为X射线衍射分析结果表明，产品成型后必须处于适当的温度，在湿度和维护时间充足的环境中，使其在这种环境中得到充分的硬化反应中，尽量吸收游离的MgCl2、自由水，尽量将自由水吸收到硬化产品中，变成固体状态的结晶水，使产品干燥，降低产品的干缩性。

相反，如果上述硬化过程不好，产品硬化产品数量不足，游离产品MgO和MgCl2大量存在。内部会产生很大的膨胀内应力。另外，如果板材保养不好，体积稳定性肯定会很差，内部会有大量的自由水，遇到干燥环境时会产生干缩，导致收缩内应力。这两种内应和破坏都很大，经常造成工程质量事故。

玻镁防火板翘曲变形的原因还是我的，比如原材料达不到指标要求；缺乏良好的产品配方；改性剂选择差；没有合理的工艺参数等。

总之，只要掌握了上述板材变形的原因并采取相应措施，就不难克服板材变形翘曲的弊端。

3.脆化缺陷及解决办法

所谓玻镁防火板的脆化缺点是板材生产后短期内韧性好，可以将整个板材卷成圆筒，给人留下良好的印象。但是过了一段时间，它变得很脆，易折断了。如果固定在龙骨上，在悬挂的地方，用锋利的工具刺破一个洞，板的截面看不到像莲藕一样的断裂。这种现象在一些用玻镁防火板装饰的餐厅等公共场所并不少见，这就是脆化。

导致脆化有两个主要原因：

（1）板材生产采用高碱纤维布，即粘土坩埚布，在胶结材料的碱性环境中迅速腐蚀，逐渐失去强度，板材截面无玻璃纤维痕迹。

（2）玻镁防火板因板材生产配方不当而脆化。我们衡量胶凝材料的韧性指标是用板材表面的初始裂纹挠度值表示的。
